1、電永磁控制器外部擴展接口（PLC控制接口、選配）

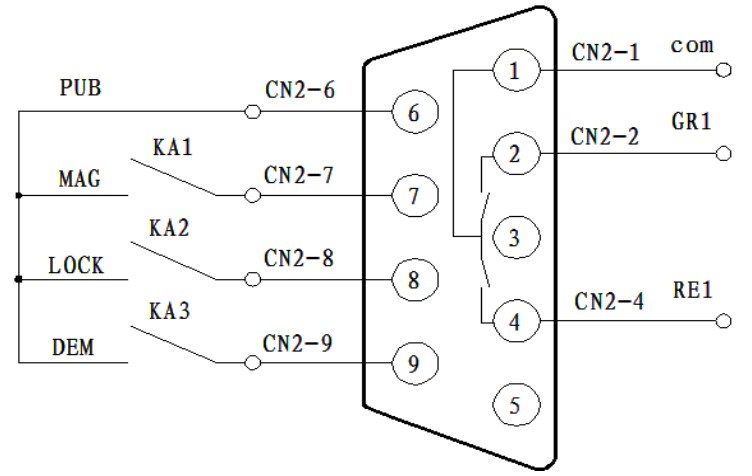

將DB9 插頭與CN2 口連接，可實現自動控制充退磁功能。參考連接電路圖見上圖

2、充磁成功信號
COM (CN2-1)，GR1（CN 2-2）為繼電器常開觸點，充磁成功時COM與GR1之間閉合，COM (CN2-1)與RE1 （CN2-4）之間斷開；退磁成功時COM (CN2-1)與RE1（CN2-4）之間閉合，COM (CN2-1) 與GR1（CN2-2）之間斷開

3、充、退磁輸入信號
預充磁：KA1與KA2同時閉合，預充磁信號有效，控制器進行預充磁動作，電永磁吸盤產生較小的吸力；透磁深度較淺，此種狀態適合薄而輕的工件
充磁：KA1閉合，充磁信號有效，控制器進行充磁動作，電永磁吸盤產生最大的吸力
退磁：KA2與KA3同時閉合，退磁信號有效，充退磁控制器進行退磁動作，電永磁吸盤不產生吸力

4、注意事項
DB9接頭5腳勿動，不做任何連接。
圖中KA1，KA2，KA3為控制器外部擴展繼電器，由用戶自己配置。
