悍威電永磁吸盤磁路設計原理

電永磁吸盤磁路設計通常采用兩種不同的磁性材料作為主要磁體，一種為高矯頑力的永磁材料(如釹鐵硼)作為主磁體；另一種為中等矯頑力的磁鋼材料(如鈷鎳鋁等)作為可逆磁體。利用兩種磁體之間的磁軛(一般為45號鋼)組成磁路,再通過對勵磁線圈中脈沖電流的產生的電磁場,改變可逆磁體的磁場方向,實現對吸盤內部磁路的控制與轉換,從而達到對外消磁DEMAG或充磁MAG的目的。具體的工作過程如圖所示。

電永磁吸盤充退磁原理

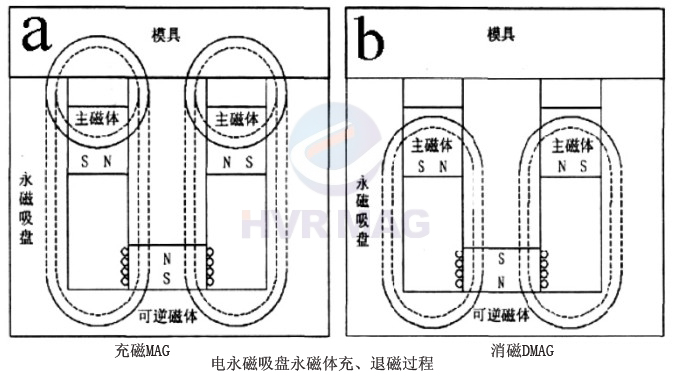

當勵磁線圈受正向激勵后，電永磁吸盤的可逆磁體的極性方向如圖 a 所示，則主磁體和可逆磁體都有磁通流出；通過外部工件構成外通路，永磁吸盤處于充磁狀態；當勵磁線圈受負向激勵后，可逆磁體的極性方向反向，如圖 b 所示，主磁體與可逆磁體構成內通路，對外無磁通流出，外部工件無磁通通過，因而處于無磁力狀態，電永磁吸盤處于退磁狀態。
