電永磁吸盤控制器外部擴展接口即PLC控制接口，是悍威充退磁控制器的選配功能，以下為如何實現電永磁吸盤控制器PLC控制的方法和步驟：

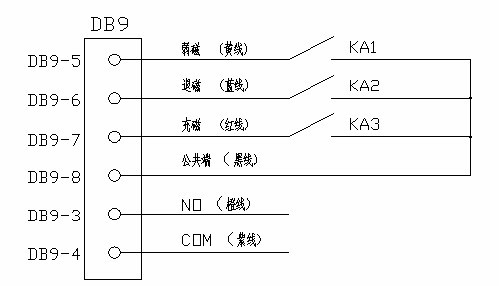

1、將DB9 插頭與CN1 口連接，控制器與 PLC 連接可實現自動控制充退磁功能；參考連接電路圖

2、充磁成功信號
      COM(DB9-3)，NO(DB9-4)為繼電器常開觸點，充磁成功時NO與COM間閉合，退磁成功時斷開。

3、充、退磁輸入信號

      弱磁：DB9-5與公共端DB9-8之間接通（每次接通時間不要超過2秒），弱磁信號有效，控制器進行弱充磁動作，電永磁吸盤產生較小的吸力；此種狀態適合薄而輕的工件；

      充磁：DB9-7 與公共端 DB9-8 之間接通(每次接通時間不要超過2秒)，充磁信號有效，控制器進行充磁動作，電永磁吸盤產生最大的吸力；

      退磁：DB9-6 與公共端 DB9-8 之間接通(每次接通時間不要超過2秒)，退磁信號有效，電永磁吸盤控制器進行退磁動作，電永磁吸盤不產生吸力。

4、注意事項

      DB9接頭1、2、9腳勿動，不做任何連接；圖中KA1，KA2，KA3為電永磁吸盤控制器PLC外部擴展繼電器，由用戶自己配置。
