電永磁吸盤的內部結構包括電磁線圈還有磁力結構等等組成，電永磁鐵吸盤的內部原理我想大家應該能夠想到的都是電磁鐵原理吧，電磁鐵原理當然是不可或缺的，但是電永磁吸盤內部還包括其他結構組成，也就包含其他原理，下面我們就來了解一下電永磁吸盤的工作原理。

磁性吸盤采用電永久磁鐵、電磁鐵或電永磁吸盤材料實現對金屬的吸附，產品分為三類：電磁吸盤、永磁吸盤、電永磁吸盤。近年來，電永磁吸盤已經普及為工件加工的必備工具，可以幫助用戶有效減少安裝時間，增加工作效率。電永磁吸盤是利用磁通的連續性原理及磁場的疊加原理設計的。設計電永磁吸盤時，首先應精心設計磁路，電永磁吸盤的磁路設計成多個磁系，通過磁系的相對運動，實現工作磁極面上磁場強度的相加或相消，從而達到吸持和卸載的目的。良好的電永磁吸盤磁路結構可以盡量讓更多的磁通量聚集在工作表面中去，對應不同工件的要求以滿足吸持加工。

與大工件相比小工件的加工更加困難，因為他們缺乏足夠的表面積。電永磁吸盤的虎鉗可容納較小的工件以及有色金屬材料，只需要簡單地在電永磁吸盤上放置幾個臺鉗和一個按鈕，有效節省時間。 電永磁吸盤可以使用磁力吸附并且定位工件，靠的是磁鐵，將工件連接在磁鐵的南北兩極。而有色金屬部件也具有相反磁性的兩極，所以他們互相吸引。永磁吸盤磁力的放大和減小，都可以通過控制器控制電流大小來控制。

電永磁鐵吸盤是利用雙磁路轉換原理設計的新型夾具，廣泛應用于各種CNC機床和加工中心，以及車、銑、刨、磨等各種加工領域，相比傳統夾具，具有操作便捷，高效的優點，能極大地提高生產效率及加工質量。

電永磁鐵吸盤采用釹鐵硼永磁鐵作為磁源，只在磁極切換的瞬間需要一個瞬間電流（只需幾秒），在使用的過程中無需提供電流。

電永磁鐵吸盤在充磁狀態下，通過轉換磁路使磁力模板發出有限穿透深度的外循環磁力線，將模具安全的固定而不影響模具內部的部件。 　　電永磁鐵吸盤在退磁狀態下，磁力線只在磁板內部進行循環，可輕松將模具分開，而不對模具背板產生任何剩磁。

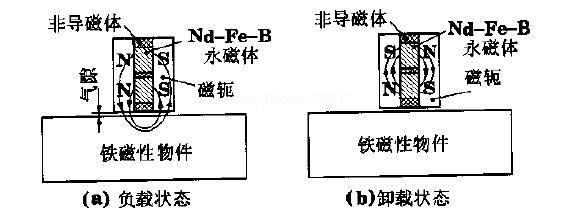

電永磁鐵吸盤充磁的原理：下層磁鐵與上層磁鐵之間極性相同，磁場線穿透電永磁鐵吸盤表面，并穿過工件，從而將工件牢牢吸住； 　　電永磁鐵吸盤退磁的原理：下層磁鐵與上層磁鐵之間極性相反，磁場線在電永磁吸盤內部循環，并不穿透表面，因而釋放工件
