YL1系列永磁輪亦稱磁滑輪或干式大塊磁選機。此系列永磁輪其內部采用高性能硬磁材料組成復合磁系，具有磁場強度高、深度大、結構簡單、使用方便、不需維修、不消耗電力，常年使用不退磁等特點。廣泛用于水泥、磁選、礦山、鋼鐵、化工、耐火材料、垃圾處理等行業的選鐵。與Dt-75型、AD-80型通用固定式皮帶輸送機配套使用代替主動輪，也可與專用皮帶輸送機配套。

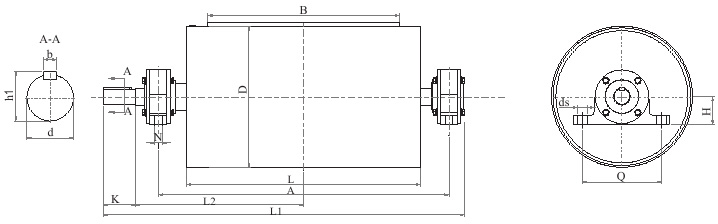

外形尺寸圖
安裝方式
主要技術參數
| 型號 | 筒徑(mm) | 適用帶寬(mm) | 筒體表面強磁度(gs) | 適應帶速(≤m/s) | 處理量(≤t/h) | 外形尺寸(mm) | 質量(kg) | |||||||||||
| A | L | L1 | L2 | K | N | Q | H | h1 | d | b | ds | |||||||
| YL1-3230 | 315 | 300 | 1300 | 2.5 | 15 | 680 | 450 | 900 | 365 | 90 | - | 212 | 75 | 43 | 43 | 12 | M16 | 130 |
| YL1-3240 | 315 | 400 | 1300 | 2.5 | 16 | 720 | 500 | 960 | 390 | 100 | - | 236 | 80 | 49 | 45 | 20 | M16 | 180 |
| YL1-3250 | 315 | 500 | 1300 | 2.5 | 20 | 850 | 600 | 1114 | 425 | 140 | - | 350 | 120 | 75 | 70 | 20 | M20 | 230 |
| YL1-4050 | 400 | 500 | 1450 | 2.5 | 30 | 850 | 600 | 1114 | 425 | 140 | - | 350 | 120 | 75 | 70 | 20 | M20 | 290 |
| YL1-5050 | 500 | 650 | 1600 | 2.5 | 30 | 850 | 600 | 1114 | 495 | 140 | - | 350 | 120 | 75 | 70 | 20 | M20 | 420 |
| YL1-4065 | 400 | 650 | 1400 | 2.5 | 40 | 1000 | 750 | 1264 | 570 | 140 | - | 350 | 120 | 75 | 70 | 20 | M20 | 390 |
| YL1-5065 | 500 | 650 | 1600 | 2.5 | 45 | 1000 | 750 | 1264 | 570 | 140 | - | 350 | 120 | 75 | 70 | 20 | M20 | 550 |
| YL1-6365 | 630 | 650 | 1800 | 2.5 | 55 | 1000 | 750 | 1264 | 570 | 140 | - | 350 | 120 | 75 | 70 | 20 | M20 | 770 |
| YL1-5080 | 500 | 800 | 1550 | 2.5 | 65 | 1300 | 950 | 1264 | 740 | 170 | - | 380 | 135 | 95 | 90 | 25 | M24 | 710 |
| YL1-6380 | 630 | 800 | 1800 | 2.5 | 80 | 1300 | 950 | 1624 | 740 | 170 | - | 380 | 135 | 95 | 90 | 25 | M24 | 1200 |
| YL1-8080 | 800 | 800 | 1800 | 2.5 | 100 | 1300 | 950 | 1624 | 740 | 170 | - | 380 | 135 | 95 | 90 | 25 | M24 | 1850 |
| YL1-63100 | 630 | 800 | 1800 | 4.0 | 120 | 1500 | 1150 | 1824 | 880 | 170 | - | 380 | 135 | 95 | 90 | 25 | M24 | 1560 |
| YL1-80100 | 800 | 1000 | 1800 | 4.0 | 140 | 1500 | 1150 | 1869 | 840 | 210 | - | 440 | 135 | 95 | 90 | 25 | M24 | 2300 |
| YL1-100100 | 100 | 1000 | 1800 | 4.0 | 160 | 1500 | 1150 | 1869 | 840 | 210 | - | 440 | 155 | 116 | 110 | 28 | M24 | 2900 |
| YL1-63120 | 630 | 1200 | 1800 | 4.0 | 140 | 1750 | 1400 | 2192 | 1015 | 210 | - | 440 | 155 | 116 | 110 | 28 | M24 | 1950 |
| YL1-80120 | 800 | 1200 | 1800 | 4.0 | 160 | 1750 | 1400 | 2192 | 1015 | 210 | - | 440 | 155 | 116 | 110 | 28 | M24 | 2750 |
| YL1-100120 | 100 | 1200 | 1800 | 4.5 | 180 | 1750 | 1400 | 2192 | 1015 | 210 | - | 440 | 155 | 116 | 110 | 28 | M24 | 3450 |
| YL1-80140 | 800 | 1400 | 1800 | 4.0 | 190 | 2050 | 1600 | 2475 | 1125 | 250 | - | 480 | 170 | 137 | 130 | 32 | M30 | 3300 |
| YL1-100140 | 1000 | 1400 | 1800 | 4.5 | 220 | 2050 | 1600 | 2475 | 1125 | 250 | - | 480 | 170 | 137 | 130 | 32 | M30 | 4100 |
| YL1-125160 | 1250 | 1600 | 1800 | 4.5 | 260 | 2450 | 1850 | 2900 | 1320 | 255 | 105 | 520 | 200 | 158 | 150 | 36 | M30 | 5600 |
備注：以上型號磁選機產品轉速為20~30r/min，簡表磁場強度另有G1=2500Gs、G2=3000Gs、G3=3500Gs產品，如果您有特殊要求，我們將按您的要求設計。G1-G3系列產品重量比表格重量輕40%-30%
